«Баланс спроса и предложения» в системах газоснабжения: динамическая адаптация центробежных компрессоров и кривые производительности трубопроводов.
2026-03-02
В системах газоснабжения центрифуги, как основное оборудование, отвечают за создание давления и подачу газообразных сред в трубопроводы. Кривые производительности трубопроводов (также известные как характеристические кривые трубопроводов) являются важнейшим инструментом для описания характеристик потока в трубопроводных сетях, отражающим потери давления или характеристики сопротивления при различных расходах. Рабочие условия центробежного компрессора зависят не только от его собственных параметров (таких как скорость, конструкция рабочего колеса и кривая эффективности), но и в значительной степени от кривых производительности трубопровода. Эти два фактора, посредством согласования рабочих точек, образуют систему динамического равновесия. Игнорирование этой взаимосвязи может привести к снижению эффективности компрессора, увеличению вибрации и даже помпажу. Поэтому тщательный анализ взаимосвязи между рабочими условиями центробежного компрессора и кривыми производительности трубопровода имеет важное значение для проектирования, оптимизации и диагностики неисправностей системы.
В данной статье будет рассмотрено определение кривых производительности трубопроводов, изучен механизм их взаимодействия с кривыми производительности центробежных компрессоров и проанализировано их практическое применение в проектировании и эксплуатации. Благодаря этому анализу мы сможем лучше понять, как добиться эффективной и стабильной работы системы.
Определение и характеристики кривых производительности трубопровода
Кривая производительности трубопровода — это график зависимости давления от расхода в трубопроводной системе во время потока газа. Обычно на горизонтальной оси откладывается расход (Q), а на вертикальной — потери давления (ΔP) или выходное давление (P_out). Она наглядно отображает «форму» трубопроводной сети, включая характеристики сопротивления, обусловленные длиной трубы, диаметром, изгибами, клапанами и другими конструктивными элементами, а также влияние параметров среды, таких как плотность и вязкость газа.
1. Типичная форма кривой: Кривые производительности трубопровода обычно имеют квадратичную форму, т.е. ΔP ∝ Q². Это связано с тем, что сопротивление трения в трубопроводе подчиняется формуле Дарси-Вайсбаха, где потери давления пропорциональны квадрату скорости потока. В области низких расходов кривая относительно плоская; по мере увеличения расхода сопротивление резко возрастает, образуя восходящую параболу. 2. Факторы влияния: Структурные характеристики трубопроводной сети (например, ответвления, многоступенчатые параллельные соединения) и условия эксплуатации (например, открытие клапанов, утечки) изменяют наклон и положение кривой. Например, увеличение диаметра трубы может уменьшить сопротивление, что приведет к смещению кривой вниз; наоборот, закупорка или закрытие клапанов приведут к смещению кривой вверх. 3. Роль в системе: Когда трубопроводы и компрессоры объединяются, образуя замкнутую систему транспортировки газа, кривая производительности трубопровода напрямую определяет точку равновесия системы. Она является не только «идентификационной картой» трубопровода, но и влияет на распределение нагрузки на компрессоры, расположенные выше по потоку.
Изучение кривой производительности трубопровода помогает выявить узкие места в системе. Например, при транспортировке природного газа или в химических процессах аномальные кривые могут указывать на проблемы коррозии или образования накипи в трубопроводе.
Кривые производительности центробежного компрессора
Центробежный компрессор — это динамическое компрессорное устройство, преобразующее кинетическую энергию в энергию давления с помощью высокоскоростного вращающегося рабочего колеса. Основные характеристики его работы включают:
Кривая зависимости напора от расхода (кривая H-Q): описывает изменение напора (или степени сжатия), обеспечиваемого компрессором, в зависимости от расхода при постоянной скорости. Обычно это нисходящая кривая, при этом напор уменьшается при более высоких расходах.
Кривая зависимости КПД от расхода (кривая η-Q): показывает область пикового КПД, обычно в диапазоне 80%-120% от расчетного расхода.
Линия помпажа и линия блокировки: линия помпажа обозначает область нестабильности при низких расходах, а линия блокировки — предел в области высоких расходов.
Рабочая точка компрессора должна находиться в области стабильности кривой производительности; В противном случае может возникнуть скачок давления (вибрация, вызванная обратным потоком газа в области низкого расхода) или закупорка (резкое снижение эффективности в области высокого расхода). На производительность центробежного компрессора влияют скорость вращения, условия на входе и свойства газа, а кривые можно регулировать с помощью частотно-регулируемого управления скоростью или регулировки направляющих лопаток.
Механизм взаимодействия между ними
Совместная работа центробежного компрессора и трубопроводной сети аналогична «согласованию спроса и предложения»: компрессор обеспечивает давление, трубопроводная сеть потребляет давление, а точка пересечения их кривых производительности является установившейся рабочей точкой системы (Q_op, P_op). Эта точка пересечения определяет фактическое рабочее состояние компрессора.
1. Определение рабочей точки
Кривые производительности компрессора (H-Q) и производительности трубопроводной сети (ΔP-Q) накладываются друг на друга и строятся. Кривая компрессора имеет наклон вниз, а кривая трубопроводной сети изгибается вверх, пересекаясь в одной точке. Эта точка должна удовлетворять следующему условию: давление, обеспечиваемое компрессором, равно потерям давления, требуемым трубопроводной сетью.
1) Если сопротивление трубопроводной сети увеличивается (кривая сдвигается вверх), рабочая точка сдвигается влево, что приводит к уменьшению расхода и увеличению давления, и компрессор может приблизиться к области помпажа.
1) Если сопротивление трубопроводной сети увеличивается (кривая сдвигается вверх), рабочая точка сдвигается влево, что приводит к уменьшению расхода и увеличению давления, и компрессор может приблизиться к области помпажа.
2) Если сопротивление трубопроводной сети уменьшается (кривая смещается вниз), рабочая точка смещается вправо, расход увеличивается, и компрессор может войти в область высокой эффективности, но при этом возрастает риск перегрузки.
2. Влияние на условия эксплуатации
а. Стабильность
Если кривая производительности трубопроводной сети пересекается справа от кривой производительности компрессора (т.е. в области высокого расхода), рабочая точка находится далеко от линии срыва потока, и компрессор работает более стабильно. Это связано с тем, что наклон правой части кривой умеренный, и система более мягко реагирует на возмущения (такие как колебания расхода). Напротив, левая часть кривой (область низкого расхода) более подвержена срывам потока, проявляющимся в виде пульсаций давления и повышенного шума. б. Оптимизация эффективности: В идеале рабочая точка должна находиться вблизи пиковой эффективности компрессора. Путем регулирования параметров трубопровода (таких как открытие клапана) можно согласовать кривую трубопровода с кривой компрессора, обеспечивая максимальную эффективность. Например, в многоступенчатой компрессорной системе кривая потока в трубопроводе должна быть спроектирована таким образом, чтобы обеспечить оптимальные условия работы компрессора на каждой ступени. c. Диагностика неисправностей: Неисправности компрессора часто возникают из-за изменений в трубопроводе. Например, засорение трубопровода вызывает крутой изгиб кривой, сдвигая рабочую точку влево и вызывая помпажи; утечка в трубопроводе сглаживает кривую, сдвигая рабочую точку вправо и вызывая перегрузку. Мониторинг смещения точки пересечения кривой может помочь выявить проблемы на ранней стадии, такие как засорение входного фильтра или изменения спроса на выходе.
Эта взаимосвязь подчеркивает целостность системы: компрессор не является изолированным устройством; его производительность ограничена «обратной связью» трубопровода. Игнорирование кривой потока в трубопроводе может привести к частым регулировкам компрессора, увеличению энергопотребления и затрат на техническое обслуживание.
Значение и применение
Изучение взаимосвязи между рабочим состоянием центробежных компрессоров и кривыми производительности трубопроводов имеет важное инженерное значение, что в основном отражается в следующих аспектах:
1. Руководство проектированием трубопроводов
а. Трубопроводы и компрессоры работают вместе, выполняя задачи по повышению давления и транспортировке газа. Поэтому проектирование должно обеспечивать соответствие конструкции трубопровода (например, диаметр трубы, количество изгибов) и параметров (например, тип клапана) требованиям компрессора. Например, выбор фитингов с низким сопротивлением позволяет согласовать кривую производительности трубопровода с диапазоном эффективности компрессора, избегая неэффективной работы. При проектировании газопроводов программное обеспечение для моделирования (например, Aspen HYSYS) может прогнозировать точку пересечения кривой, обеспечивая работу компрессора при нагрузке 80–90%.
б. Оптимизация целей для обеспечения того, чтобы рабочая точка находилась в диапазоне максимальной эффективности компрессора, снижает энергопотребление. В реальном случае химический завод повысил эффективность компрессора на 15% за счет увеличения диаметра трубы и корректировки кривой трубопровода в сторону уменьшения.
2. Анализ и оценка рабочего состояния компрессора

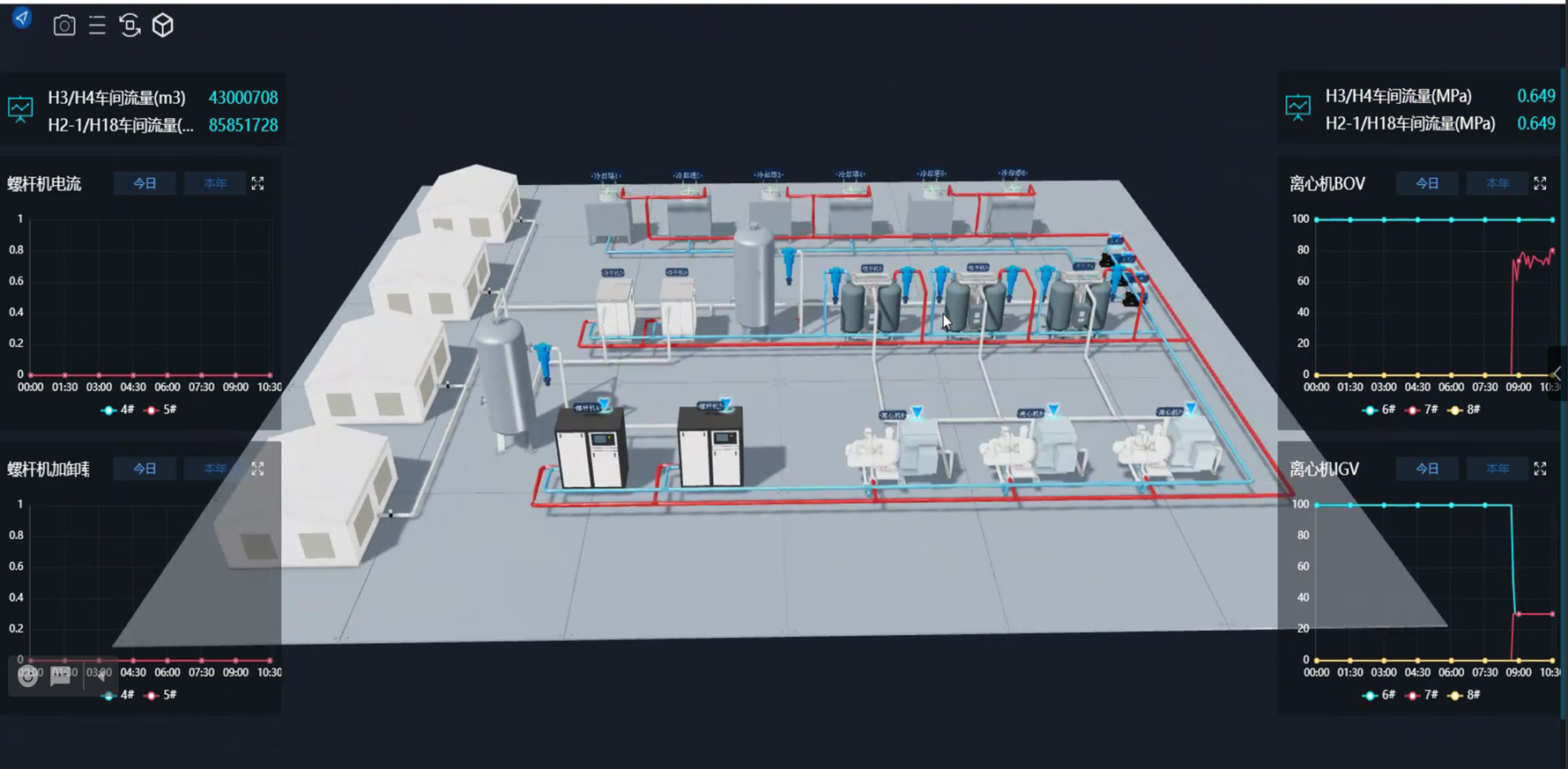

а. Состояние компрессора зависит не только от его собственных характеристик (например, износа рабочего колеса), но и от трубопроводной сети. С помощью анализа суперпозиции кривых можно определить стабильность: точка пересечения справа указывает на стабильное рабочее состояние, а точка пересечения слева требует контроля за возможными скачками давления. б. Поиск и устранение неисправностей: если рабочая точка отклоняется, можно отследить проблемы в трубопроводе, такие как неисправности клапанов или изменения плотности среды. Системы мониторинга в реальном времени (например, SCADA) могут строить динамические кривые для облегчения диагностики.
в. Прогнозируемое техническое обслуживание: в системах ветроэнергетики или кондиционирования воздуха анализ кривых может прогнозировать срок службы компрессора и позволяет заблаговременно корректировать параметры трубопровода.
3. Оптимизация системы и энергосбережение
а. Регулировка скорости компрессора с помощью частотно-регулируемого привода динамически согласуется с кривой трубопровода, что позволяет экономить энергию. Например, при переменном расходе снижение скорости может сместить кривую компрессора вниз, чтобы адаптироваться к изменениям в трубопроводе.
b. Контроль рисков: Предотвращение попадания рабочей точки в нестабильные зоны снижает количество аварий, таких как разрывы трубопроводов или повреждение компрессора.
Взаимосвязь между рабочим состоянием центробежного компрессора и кривой производительности трубопровода имеет решающее значение для высокой эффективности и стабильности систем газоснабжения. Благодаря сопоставлению кривых мы можем не только оптимизировать конструкцию и повысить эффективность, но и своевременно диагностировать неисправности. Этот аналитический метод широко используется в нефтехимии, транспортировке природного газа и других областях. В будущем, с развитием цифровых инструментов моделирования, изучение этой взаимосвязи станет более точным, что будет способствовать интеллектуальному развитию системы. В практической работе инженеры должны уделять внимание анализу кривых, чтобы обеспечить «гармоничный резонанс» между компрессором и трубопроводной сетью, тем самым обеспечивая безопасную и экономичную эксплуатацию.
