Центрифуги | Краткое введение в технологию ремонта рабочих колес центробежных компрессоров (1)
2025-12-19
Отчет о технологиях воздушных компрессоров
Мы можем контролировать только свои собственные усилия и отношение. Всё остальное вне нашего контроля, но только после того, как мы хорошо справимся с этими двумя вещами, мы сможем говорить о судьбе.
Производительность и надежность компрессора тесно связаны с состоянием рабочего колеса. Рабочее колесо подвергается высоким нагрузкам и имеет более сложную структуру, чем другие компоненты вращающихся частей. Для обеспечения бесперебойной работы агрегата вращающиеся части следует регулярно осматривать. Подход должен быть систематическим и документированным. Текущие результаты испытаний и осмотров следует сравнивать с предыдущими данными для оценки наблюдаемого ухудшения состояния и его влияния на срок службы рабочего колеса. Инженеры по ремонту должны быть знакомы с конструкцией рабочего колеса, условиями окружающей среды, совместимостью материалов и характеристиками отказов. Стратегии ремонта должны выходить за рамки простого устранения трещин. Уроки, извлеченные из анализа отказов, должны быть учтены для минимизации будущих проблем и неожиданных отказов.
Производительность компрессора
Для понимания того, когда следует применять различные методы ремонта рабочего колеса, необходимо сначала разобраться в фундаментальной конструкции оборудования. Центробежные компрессоры преобразуют механическую энергию вала в давление посредством непрерывного вращательного движения, передавая газу кинетическую энергию (скорость). Это достигается за счет комбинации одного или нескольких вращающихся рабочих колес и неподвижных направляющих элементов (с лопастями), где газ сначала ускоряется, а затем скорость преобразуется в давление. Неподвижные элементы, расположенные на выходе из рабочего колеса и включающие диффузор и спиральный корпус, преобразуют скорость в давление.
В зависимости от требуемого повышения давления или напора, турбомашины могут использовать одно рабочее колесо (одноступенчатая система) или несколько рабочих колес, соединенных последовательно с чередующимися неподвижными лопатками. Работа многоступенчатого компрессорного рабочего колеса выражается в энергии, поглощенной на единицу массы газа от входа до выхода, часто выражаемой в виде напора (футы) или степени сжатия. Термодинамическое выражение для многоступенчатого напора (л.с.) выглядит следующим образом:
Выражение для геометрического многонаправленного треугольника скоростей головки и внешней кромки рабочего колеса имеет следующий вид:
Взаимосвязь между термодинамическим напором (рассчитываемым на основе газовых условий) и геометрическим напором (определяемым на основе геометрически подобных характеристик рабочего колеса) является краеугольным камнем оценки производительности центробежного компрессора.
Конструкция рабочего колеса
Рабочее колесо имеет лопатки, угол выхода внешней кромки которых может быть изогнут назад, радиально или вперед. Каждый тип имеет характерную форму кривой зависимости напора от производительности.

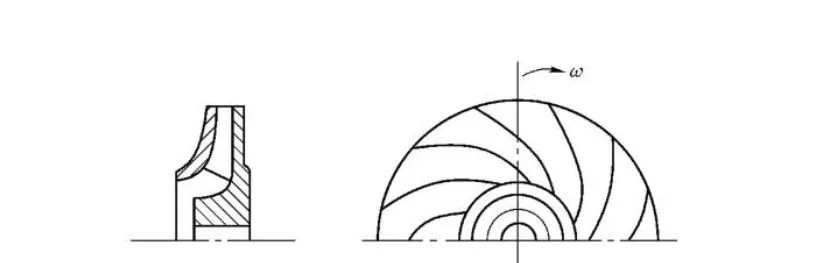

Чертеж конструкции лезвия
Каждый тип имеет свои преимущества. В большинстве промышленных компрессоров используются радиальные лопатки (больший напор, несколько меньший КПД η_p из-за меньшей реактивной силы) или лопатки с обратным изгибом (меньший напор, больший η_p из-за большей реактивной силы).
Классификация конструкции рабочего колеса :
Полностью закрытый (с крышкой и поддоном)
Переднее отверстие (без крышки)
Полуоткрытая передняя часть (с защитным экраном или кольцом)
Передние и задние отверстия
Двусторонняя (спина к спине) для балансировки тяги.
Схема идентификации рабочего колеса

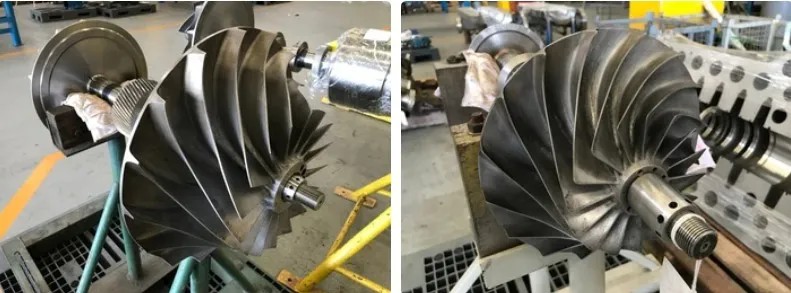

В полуоткрытых рабочих колесах для соединения лопаток используется небольшое защитное кольцо на внешней стороне, что снижает вибрационное напряжение. Однако кольцо испытывает высокое напряжение и расширяется под действием центробежной силы, что приводит к концентрации напряжений в точке соединения и потенциально снижает максимальную скорость на конце лопатки. Кольцо также прерывает поток, что может вызвать возбуждение лопаток или снижение эффективности, а также делает рабочее колесо склонным к загрязнению. Открытые рабочие колеса теперь позволяют снизить вибрационное напряжение за счет расстройки собственной частоты лопаток. Полностью закрытые рабочие колеса используются в одноступенчатых компрессорах с высокой термической/механической деформацией или в многоступенчатых компрессорах, требующих высокой эффективности. Когда несколько открытых рабочих колес расположены соосно, сложно контролировать зазор между лопаткой и корпусом из-за термического расширения ротора/корпуса. Сварные крышки исключают необходимость контроля зазора, что приводит к повышению эффективности.
