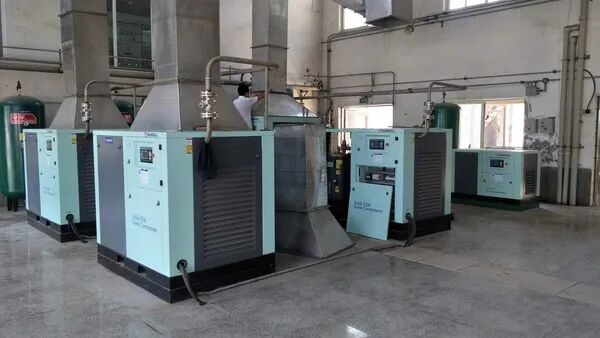

1.Объем нагнетания (объемный расход):
При номинальном давлении нагнетания объем газа, выходящего из воздушного компрессора за единицу времени, пересчитанный в объем газа на входе, представляет собой объем нагнетания воздушного компрессора (объемный расход), измеряемый в м³/мин. Проще говоря, объем нагнетания воздушного компрессора обозначает количество кубических метров воздуха, всасываемого в минуту через впускной патрубок машины, а не количество кубических метров сжатого воздуха, выходящего в минуту через выпускной патрубок машины.
2. Давление нагнетания:
Давление нагнетания воздушного компрессора обозначает конечное давление газа (манометрическое давление), выходящего из компрессора, измеряемое в МПа. В компрессорной промышленности обычно используется килограмм (кг) в качестве единицы измерения давления, где 1 кг = 0,1 МПа. Давление нагнетания, указанное на паспортной табличке воздушного компрессора, называется номинальным давлением нагнетания, которое также является максимально допустимым манометрическим давлением нагнетания компрессора. Объем нагнетания и давление нагнетания — два очень важных параметра для воздушных компрессоров.
3. Температура на выходе воздушного компрессора :
Температура на выходе воздушного компрессора — это температура газа, выходящего из основного блока (компрессорной головки) компрессора, измеряемая в °C или °F. Температура на выходе компрессора является важным показателем безопасности компрессора. Из-за свойств сжатого газа, термостойкости смазочного масла и уплотнительных материалов, а также зазора между роторами, температура на выходе ограничена. Температура на выходе является важным параметром производительности воздушных компрессорных установок.
4. Входная мощность установки :
Входная мощность установки — это общая входная мощность воздушного компрессора (измеряемая на клемме трехфазной входной шины), измеряемая в кВт.
5. Удельная входная мощность установки:
Удельная входная мощность — это отношение входной мощности установки к объему выхлопных газов при заданном давлении выхлопа: Удельная входная мощность = Входная мощность установки / Объем выхлопных газов. Единица измерения: кВт/(м³/мин). Согласно стандарту GB19153 «Предельные значения и классы энергоэффективности для воздушных компрессоров объемного действия», предельные значения энергоэффективности для удельной мощности воздушных компрессорных установок различаются для каждого класса энергоэффективности при разных давлениях.
6.Коэффициент воздух-электроэнергия компрессорного агрегата (компрессорной станции) :
Коэффициент воздух-электроэнергия компрессорного агрегата (компрессорной станции) — это количество электроэнергии, потребляемой компрессорным агрегатом (компрессорной станцией) для производства 1 кубического метра сжатого воздуха (в режиме всасывания) во время работы. Единица измерения — кВт*ч/м³.
D = E/G
Где: D = отношение мощности компрессора к мощности (кВт*ч/м³) E = общая потребляемая мощность компрессора (кВт*ч) G = общий объем воздуха, подаваемого компрессором за период измерения (состояние всасывания) (м³) Значение отношения мощности к мощности при определенном давлении можно получить, разделив значение удельной мощности при этом давлении на 60:
Соотношение газа и электричества = удельная мощность ÷ 60
7.Принцип расчета диаметра трубопроводов сжатого воздуха заключается в том, что перепад давления в трубопроводе не должен превышать 5% от рабочего давления воздушного компрессора. Поэтому при округлении расчетного значения в соответствии со стандартной таблицей размеров трубопроводов следует брать большее значение вместо меньшего.
Где: d - диаметр трубы сжатого воздуха (мм); Q - номинальная производительность воздушного компрессора (м³/мин); p - давление на выходе воздушного компрессора (избыточное давление) (МПа); v - экономичная скорость потока сжатого воздуха в трубопроводе (м/с). Эталонные значения экономичной скорости потока в трубопроводе: Давление на выходе: 0,1-0,6 МПа, 10-20 м/с; 0,6-1,0 МПа, 10-15 м/с; 1,0-2,0 МПа, 8-10 м/с.
8. Расчет размеров воздушного резервуара:
Где:
Vc - минимальный объем буферного резервуара, в кубических метрах (м³); Q0 - объем воздуха, необходимый для поддержания нормальной работы пневматической системы (м³/мин); Q_outer - объем подаваемого воздуха на входе в воздушный резервуар (м³/мин); t - время падения давления в трубопроводе с P1 до P2 (мин); p1 - давление газа, хранящегося в воздушном резервуаре (МПа); p2 - минимально допустимое падение давления газа в воздушном резервуаре (МПа). Расчетные результаты могут быть округлены в соответствии с объемами воздушных резервуаров, указанными в JB/T8867 «Воздушные резервуары для поршневых воздушных компрессоров с фиксированным поршнем»: 0,3, 0,5, 1, 2, 3, 4, 5, 6, 8, 10, 12. Для справки приведены следующие эмпирические данные по выбору воздушного резервуара (Q: производительность компрессорной установки (станции), минимальный объем воздушного резервуара): а) Когда Q < 6 м³/мин, Vc = 0,2Q б) Когда Q = 6 - 30 м³/мин, Vc = 0,15Q в) Когда Q > 30 м³/мин, Vc = 0,1Q
9. Определите требуемую дополнительную производительность воздушного компрессора, когда объем нагнетания воздушного компрессора недостаточен и давление не может быть достигнуто.
Где: ΔQ - требуемый дополнительный объем нагнетания воздушного компрессора (м³/мин); Q<sub>original</sub> - исходный объем выработки воздушного компрессора (м³/мин); p<sub>actual</sub> - целевое рабочее давление в барах, которое должна обеспечить система; p<sub>original</sub> - рабочее давление в барах, которое может обеспечить исходный воздушный компрессор.
