Анализ входных направляющих лопаток центробежного компрессора
2025-12-26
Направляющие лопатки на входе в центробежные компрессоры
В данной статье рассматривается ключевая роль направляющих лопаток на входе (IGV) в центробежных компрессорах, анализируются различные положения их регулировки, конструктивные особенности и существенное влияние на производительность компрессора.

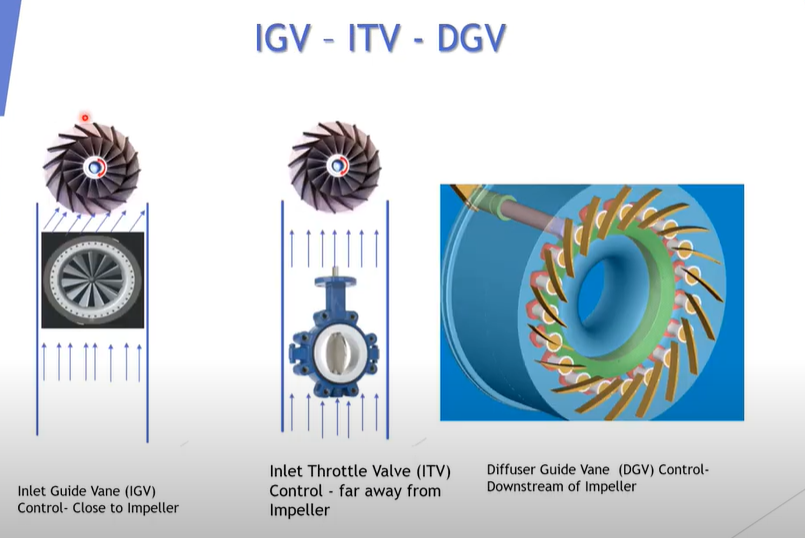

Затем будут рассмотрены другие устройства регулирования потока, такие как дроссельные клапаны на входе (ITV) и направляющие лопатки диффузора (DGV), и будут проведены сравнения их функциональных и эксплуатационных различий.
Функция устройства регулирования потока центробежного компрессора
Основные функции устройств регулирования потока (таких как направляющие лопатки, направляющие лопатки и направляющие лопатки) при управлении работой центробежных компрессоров включают в себя:
Запуск компрессора: При запуске приводной двигатель работает с током, в 4-5 раз превышающим номинальный. Пусковой ток зависит от положения направляющих лопаток (IGV) компрессора (ITV) и минимального положения. Регулируя расход компрессора, можно уменьшить пусковой ток, избегая таким образом повреждения двигателя.
Работа компрессора: регулировка параметров потока и давления в соответствии с различными эксплуатационными потребностями для удовлетворения разнообразных требований к эксплуатации.
Остановка компрессора: Снизьте нагрузку, отрегулировав расход до минимума, чтобы обеспечить возможность безопасного отключения компрессора.

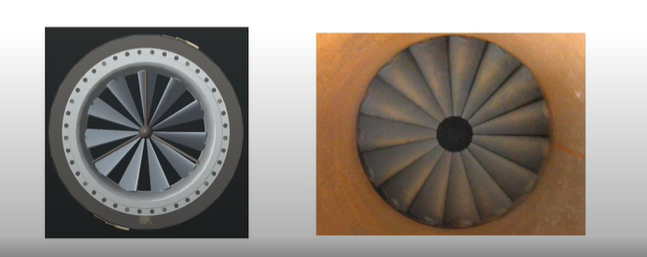

Расположение и влияние направляющих лопаток входного отверстия (IGV)
Направляющая лопатка (IGV) может быть отрегулирована в три основных положения, каждое из которых существенно влияет на динамику воздушного потока компрессора.

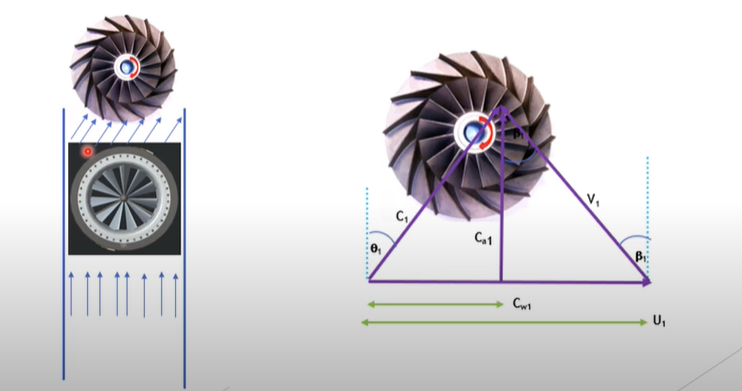

Условия перед вращением: Направляющая лопатка (IGV) регулирует направление воздушного потока в соответствии с направлением вращения импеллера и устанавливается близко к нему, эффективно направляя газ в импеллер.

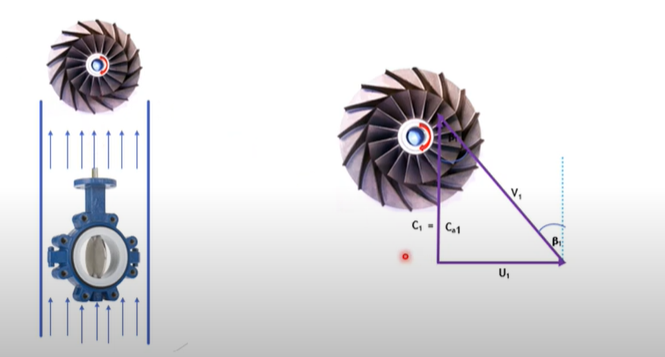

Осевое положение: В этом случае направляющая лопатка направляет поток воздуха в рабочее колесо аксиально, то есть направления входа и выхода воздушного потока совпадают.

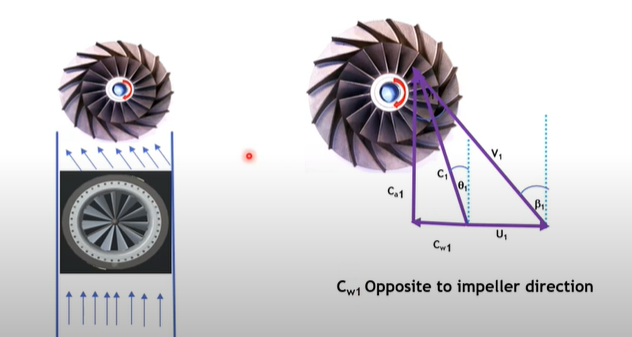

Положение опрокидывания: В данной конфигурации направляющих лопаток газ вращается в направлении, противоположном вращению рабочего колеса. Скорость вихря на входе также противодействует вращению рабочего колеса. Поэтому, даже если площадь открытого поперечного сечения лопаток направляющих лопаток уменьшается от максимального положения до 20 градусов, повышение давления все равно будет максимальным, но ограниченным определенным диапазоном углов для достижения динамического управления потоком.
Эти три положения играют решающую роль в оптимизации эффективности центробежных компрессоров, влияя на треугольники скоростей и способ поступления воздушного потока в рабочее колесо.
Вопросы проектирования направляющих транспортных средств

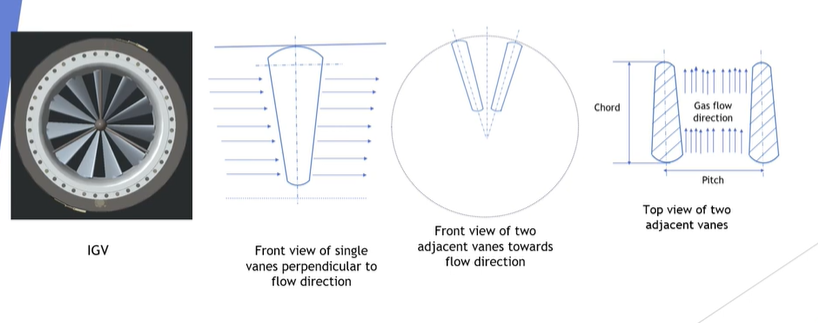

При проектировании газоотводящего устройства (ГОУ) важнейшим параметром является его «коэффициент заполнения», который представляет собой отношение длины хорды направляющей лопатки к расстоянию между лопатками (расстоянию между центрами двух соседних лопаток) . Типичный коэффициент заполнения ГОУ составляет приблизительно 1. Этот параметр проектирования определяет эффективность, с которой ГОУ направляет поток воздуха в рабочее колесо, тем самым влияя на общую производительность компрессора.
Применение впускных дроссельных клапанов (ВДК)
Клапан впускного потока (ITV) обычно представляет собой поворотный затвор, регулирующий поток путем снижения давления. Однако этот метод регулирования вызывает значительное падение давления, что негативно сказывается на эффективности компрессора. Хотя клапаны впускного потока дешевле, чем клапаны впускного потока (IGV), их эксплуатационные недостатки делают их неоптимальными в некоторых областях применения. В отличие от них, клапаны впускного потока, регулируя направление воздушного потока, а не резко изменяя входное давление, во многих ситуациях демонстрируют превосходные результаты.
Пример работы и анализ треугольника скоростей
Приведенное выше обсуждение акцентирует внимание на изменениях в треугольнике скоростей (включая входную скорость C1, среднюю окружную скорость на входе в рабочее колесо U1 и среднюю относительную скорость V1) в разных положениях направляющих лопаток . Изменения в треугольнике скоростей напрямую соответствуют корректировкам ориентации направляющих лопаток, влияющим на динамику работы центробежного компрессора.
Позиционирование и дизайн IGV (и в некоторой степени ITV и DGV).
Она играет центральную роль в управлении и оптимизации работы центробежных компрессоров. Благодаря правильной настройке операторы могут обеспечить эффективное выполнение компрессором процедур запуска, работы и остановки в соответствии с различными требованиями применения, минимизируя при этом потенциальное повреждение компрессора и связанного с ним оборудования.
