Центрифуги | Краткое введение в технологию ремонта рабочих колес центробежных компрессоров
2026-01-08
Производительность и надежность компрессора тесно связаны с состоянием рабочего колеса. Рабочие колеса испытывают высокие нагрузки и имеют более сложную структуру, чем другие компоненты вращающихся частей. Для обеспечения бесперебойной работы вращающиеся части следует регулярно осматривать. Подход должен быть систематическим и документированным. Текущие результаты испытаний и осмотров следует сравнивать с предыдущими данными для оценки наблюдаемого ухудшения состояния и его влияния на срок службы рабочего колеса. Инженеры по ремонту должны быть знакомы с конструкцией рабочего колеса, условиями окружающей среды, совместимостью материалов и характеристиками отказов. Стратегии ремонта должны выходить за рамки простого устранения трещин. Уроки, извлеченные из анализа отказов, должны быть учтены для минимизации будущих проблем и неожиданных отказов.
Производительность компрессора
Чтобы понять, когда следует применять различные методы ремонта рабочего колеса, необходимо сначала понять исходную конструкцию оборудования. Центробежные компрессоры преобразуют механическую энергию вала в давление посредством непрерывного вращательного движения, передавая газу кинетическую энергию (скорость). Это достигается за счет комбинации одного или нескольких вращающихся рабочих колес и неподвижных направляющих компонентов (с лопастями), где газ сначала ускоряется, а затем скорость преобразуется в давление. Неподвижные компоненты, расположенные на выходе из рабочего колеса и включающие диффузор и спиральный корпус, преобразуют скорость в давление.
В зависимости от требуемого повышения давления или напора, турбомашины могут использовать одно рабочее колесо (одноступенчатая система) или несколько рабочих колес, соединенных последовательно с чередующимися неподвижными лопатками. Работа многоступенчатого компрессорного рабочего колеса выражается как энергия, поглощенная на единицу массы газа от входа до выхода, часто выражаемая в виде напора (футы) или степени сжатия. Термодинамическое выражение для многоступенчатого напора (л.с.) выглядит следующим образом:
Выражение для геометрического многонаправленного треугольника скоростей головки и внешней кромки рабочего колеса имеет следующий вид:
Соотношение между термодинамическим напором (рассчитываемым на основе газовых условий) и геометрическим напором (определяемым на основе геометрически подобных характеристик рабочего колеса) является краеугольным камнем оценки производительности центробежных компрессоров.
Конструкция рабочего колеса
Рабочие колеса имеют лопатки, угол выхода внешней кромки которых может быть изогнут назад, радиально или вперед. Каждый тип имеет характерную форму на кривой напор/производительность.
Схема конструкции лопаток
Каждый тип имеет свои преимущества. В большинстве промышленных компрессоров используются радиальные лопатки (более высокий напор, немного более низкий КПД η_p из-за меньшей реакции) или лопатки с изогнутыми назад лопатками (более низкий напор, более высокий η_p из-за большей реакции).
Классификация конструкции рабочего колеса:

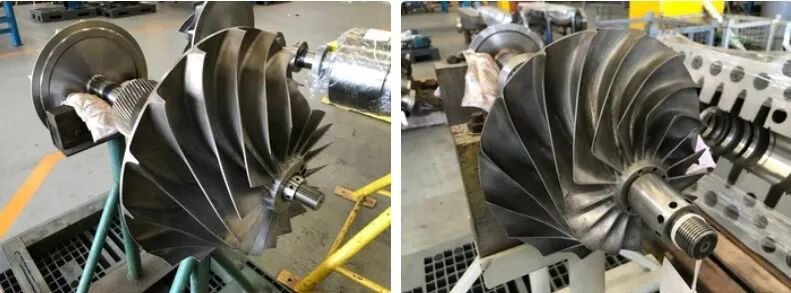

Полностью закрытое (с крышкой)
Открытое спереди (без крышки)
Полуоткрытое спереди (с кожухом или кольцом)
Открытое спереди и сзади
Двунаправленное (задняя часть) для балансировки тяги
Схема идентификации рабочего колеса
Полуоткрытые рабочие колеса используют небольшое защитное кольцо на внешней стороне для соединения лопаток, что снижает вибрационное напряжение. Однако кольцо испытывает высокое напряжение и расширяется под действием центробежной силы, что приводит к концентрации напряжений в точке соединения и потенциально снижает максимальную скорость на конце лопатки. Кольцо также прерывает поток, что может вызвать возбуждение лопаток или снижение эффективности, а также делает рабочее колесо склонным к загрязнению. Открытые рабочие колеса теперь позволяют снизить вибрационное напряжение за счет расстройки собственной частоты лопаток. Полностью закрытые рабочие колеса используются в одноступенчатых компрессорах с высокой термической/механической деформацией или в многоступенчатых компрессорах, требующих высокой эффективности. Когда несколько открытых рабочих колес расположены соосно, сложно контролировать зазор между лопаткой и корпусом из-за термического расширения ротора/корпуса. После сварки крышки контроль зазора отсутствует, что обеспечивает высокую эффективность.
